一、安装示意图

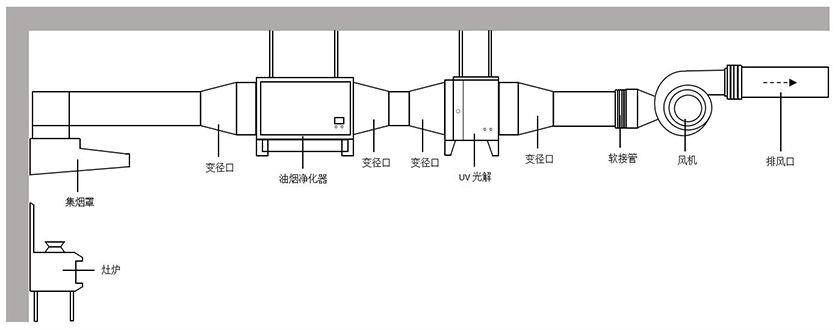

1、安装图示

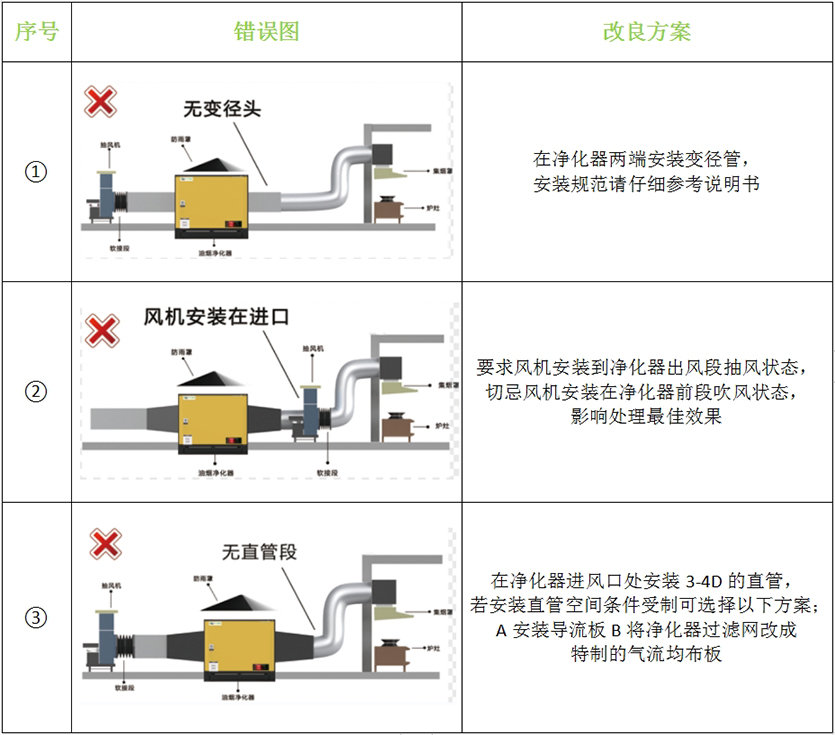

2、常见的错误安装
二、安装标准
1.周围无易燃易爆物体和腐蚀性的气体；
2.机体必须水平安装。
3.排烟管道内风速应设计在7-8M/S；
4.楼面或支架的强度能足够支承设备的重量；
5.设备到出风口需要至少10米的距离。
6.设备到出风口末端排风需要两秒钟来利于氧化的时间。
7.弯头中线半径≥1.5D (若不满足此条件，则变径管风阻会成倍增大) 。
8.变径管(小变大)斜边与轴线夹角≤7度 (若不满足此条件，应考虑合理安装导流板。否则，净化器净化效率将大幅度降低而不能达到国家排放标准)。
9.变径管 (大变小)斜边与轴线夹角≤15度。
10.净化器进风口之前应有一段≥2.5D 的直管(若不满足此条件，应考虑合理安装气流均布板和导流板，否则，活性炭不能发挥其效能) ；

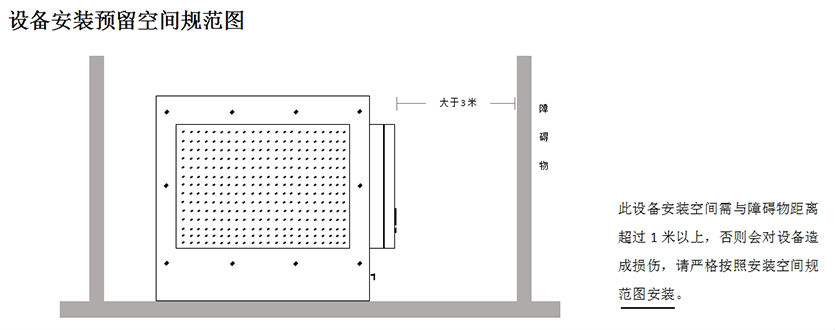

11.安装设备有足够的检修空间；极板检修门的一侧应有大于3米的检修空间，以方便拆卸极板进行维护。
12.风机进出风口应安装软连接。防止风机振动影响风机工作；
13.为保证设备的净化效率，设备应工作在负风压状态，即风机必须设在设备的后面。
14.室外安装，应加装防雨、遮阳的遮阳篷，以免影响设备的正常使用寿命以及增加不必要的维护费用。
