一、安装示意图
1、安装图示

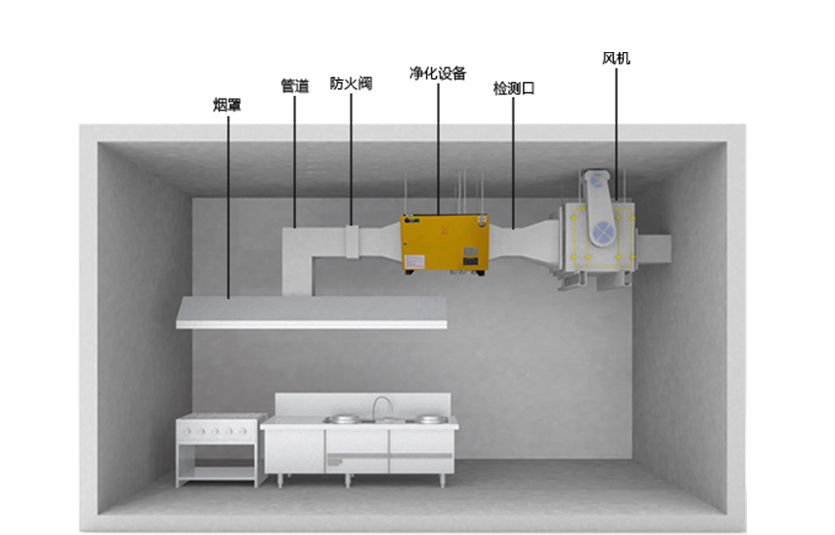

低空排放——室内安装
高空排放——室外安装

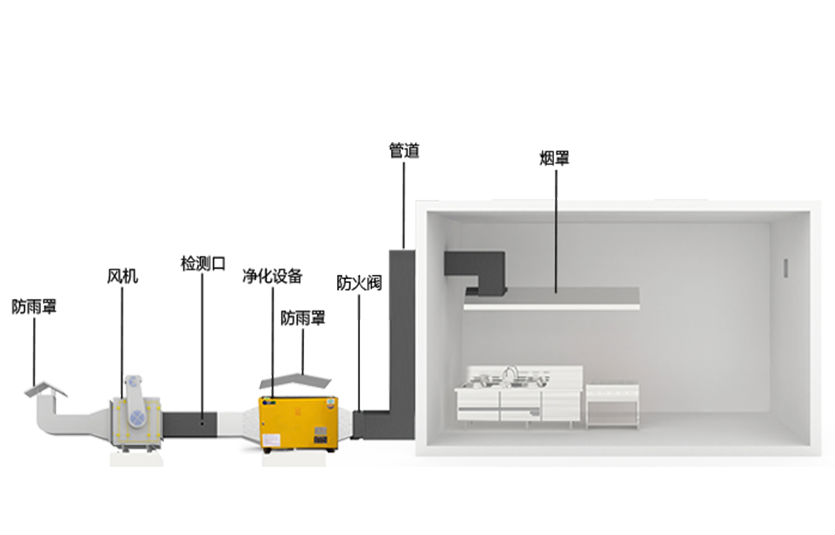

低空排放——室外安装

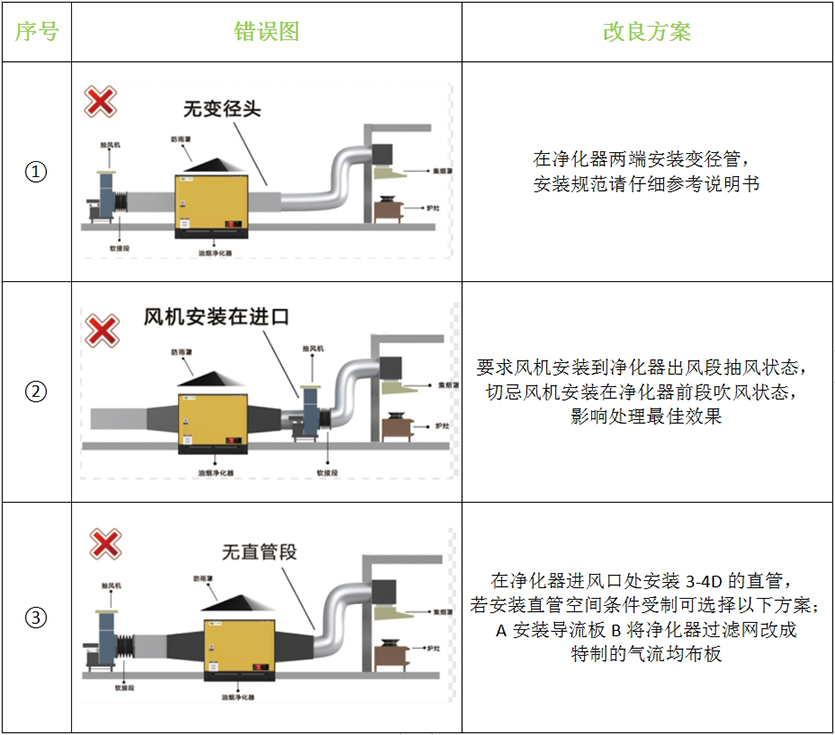

2、常见的错误安装
二、安装要求
1.净化系统内通风量应在净化器额定处理风量内。
2.净化器安装应保证水平，否则，净化器收集的油会被风机吸出，或放油时不能将净化器内的油放尽。
3.管道内风速应设计在 6~7M/S。
4.弯头中线半径≥1.5D （若不满足此条件，则变径管风阻会成倍增大） 。
5.变径管（小变大）斜边与轴线夹角≤7。
（若不满足此条件，应考虑合理安装导流板，否则，净化器净化效率将大幅度降低而不能达到国家排放标准；如图 7(A)所示。）
6.变径管 （大变小）斜边与轴线夹角≤15。
（若不满足此条件，应考虑合理安装导流板，否则，净化器不能发挥其效能；如图 7(B) 所示。）
7.净化器进风口之前应有一段 ≥2.5D 的直管。
（若不满足此条件，应考虑合理安装气流均布板和导流板，否则，净化器不能发挥其效能。）
8.风机应安装减振器。
9.风机进出风口应安装软连接。
10.净化器必须可靠接地（净化器有3根出线，红线和绿线接220V/AC，黄绿线接地）。
